Cara Memilih Sendi Paip Lengan Kad Tembaga

1. Jenis lengan lengan tembaga terminal
Fungsi jenis ferrule tembaga melalui sendi terminal digunakan terutamanya untuk sambungan peralatan instrumen dan mengukur saluran paip. Terdapat banyak jenis sendi terminal lurus tembaga. Diameter luar d0 paip ialah: φ6mm, φ8mm, φ10mm, φ12mm, dan lain -lain. Spesifikasi benang adalah: M10 × 1, M12 × 1, M14 × 1.5, M16 × 1.5,

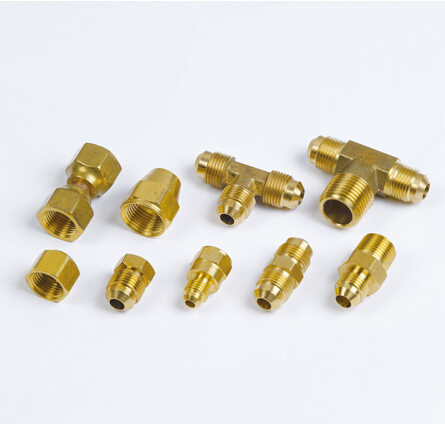

Struktur penampilan jenis lengan kad tembaga melalui sendi terminal ditunjukkan dalam Rajah 1. Bahan pemprosesan adalah H62 (permukaan bersalut krom). Tekanan nominal adalah 1.0MPa, dan suhu operasi tidak melebihi 150 ° C (suhu operasi tiub nilon adalah suhu normal).

Skop permohonan: paip tembaga, paip plastik, paip nilon.

Perhatian khusus harus dibayar kepada: Sambungan antara injap sumber dan peralatan dan saluran paip tidak boleh mengadopsi pemasangan mampatan. Ini kerana hubungan antara injap sumber, peralatan dan saluran paip adalah bahagian kritikal, dan ketiadaan jenis ferrule bersama di sini membantu memastikan kualiti sambungan dan memudahkan penyelenggaraan dan pembaikan. Menurut pengalaman, dalam penggunaan sebenar, kualiti pemprosesan sendi ini dan saiz paip diperlukan untuk menjadi sangat ketat, jika tidak, sendi akan dibocorkan kerana pengedap yang tidak mencukupi.

2. Tembaga Ferrule Jenis Lurus Tengah Lurus

Jenis ferrule tembaga lurus melalui sendi perantaraan digunakan untuk menyambungkan sumber udara, saluran paip isyarat dan sumber udara dan saluran paip isyarat. Terdapat banyak jenis sendi tengah lurus ferrule tembaga, dan diameter luar d0 paip ialah: φ6 mm, φ8 mm, φ10 mm, φ12 mm, dan lain-lain. Bahan pemprosesan adalah H62 (permukaan bersalut krom). Tekanan nominal adalah 1.0MPa, dan suhu operasi tidak melebihi 150 ℃ (suhu operasi tiub nilon adalah suhu normal). Skop permohonan: paip tembaga, paip plastik, paip nilon.

Perhatian khusus harus dibayar kepada: Sambungan antara injap sumber dan peralatan dan saluran paip tidak boleh mengadopsi pemasangan mampatan. Ini kerana sambungan antara injap sumber, peralatan dan saluran paip adalah bahagian utama, dan ketiadaan sambungan paip jenis ferrule bermanfaat untuk memastikan kualiti sambungan dan memudahkan penyelenggaraan dan pembaikan. Menurut pengalaman, dalam penggunaan sebenar, kualiti pemprosesan sendi ini dan saiz paip diperlukan untuk menjadi sangat ketat, jika tidak, sendi akan dimeteraikan dan bocor ketat.
