42# SAE 45 ° Flare Female Connector Flare Fittings

Ciri Produk:
■■ Semua pembinaan tembaga
■■ Menahan getaran dengan penggunaan kacang panjang
■■ Penyenaraian UL
■■ Keperluan Fungsian SAE J512 dan J513

Pasaran: Aplikasi:
■■ Penyejukan ■■ Garis penyejuk
■■ Trak tugas berat ■■ Propana
■■ Mudah alih ■■ Bahan api
■■ Perindustrian ■■ Penyesuai
■■ Pemanasan ■■ Gas asli
■■ Penghawa dingin

Bahagian Rujukan Tidak:
46 -U3 -10227-10248

Hubungi kami

Spesifikasi

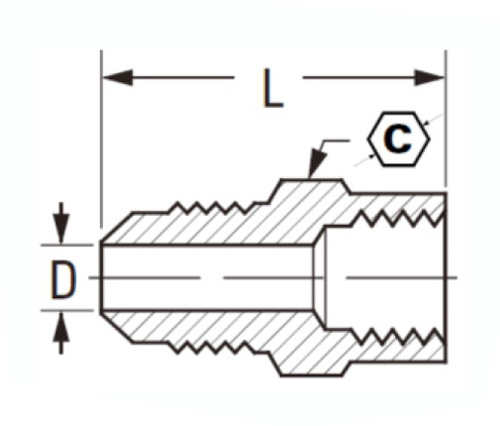

Bahagian#	Flare O.D × Thread	C	D	L.
46-3a	3/16 × 1/8	9/16	.126	.58
46-4a	1/4 × 1/8	9/16	.189	.69
46-4b	1/4 × 1/4	11/16	.189	.79
46L-4B	1/4 × 1/4	11/16	.189	.88
46-4c	1/4 × 3/8	13/16	.189	1.06
46-4d	1/4 × 1/2	15/16	.189	1.31
46-5a	5/16 × 1/8	5/8	.219	1.38
46-5b	5/16 × 1/4	11/16	.219	1.44
46-5c	5/16 × 3/8	13/16	.219	1.69
46-6a	3/8 × 1/8	5/8	.282	1.88
46-6b	3/8 × 1/4	11/16	.282	1.87
46L-6B	3/8 × 1/4	13/16	.282	1.31
46-6c	3/8 × 3/8	13/16	.282	1.44
46-6d	3/8 × 1/2	1 "	.282	1.69
46L-6d	3/8 × 1/2	15/16	.282	1.44
46-8b	1/2 × 1/4	3/4	.408	1.60
46-8c	1/2 × 3/8	13/16	.408	1.62
46L-8C	1/2 × 3/8	13/16	.408	1.46
46-8d	1/2 × 1/2	1 "	.408	1.73
46L-8D	1/2 × 1/2	7/8	.408	1.62
46-8e	1/2 × 3/4	1-3/16	.408	1.75
46-10C	5/8 × 3/8	7/8	.500	1.79
46-10d	5/8 × 1/2	1 "	.500	1.98
46-12d	3/4 × 1/2	1-3/16	.625	2.17
46-12E	3/4 × 3/4	1-3/16	.625	2.08

"L" bermaksud corak cahaya.

Kelengkapan ini benar -benar boleh ditukar dengan kelengkapan corak penuh, tetapi telah diubahsuai cara insome.

Pengubahsuaian ini biasanya dalam panjang benang paip, digunakan dalam aplikasi industri paip dan ringan

*Data dimensi dapat berubah tanpa notis

*Ref.sae No.010103

Penyambung SAE 45 ° suar direka untuk aplikasi tugas ringan-ke-sederhana yang memerlukan kebolehpercayaan yang tinggi. 46-U3 digunakan untuk tekanan maksimum 10,000 psi dengan menggunakan hos getah nitril dengan pelapik neoprena. Penyambung ini mempunyai kacang berat yang menentang getaran dan memanjangkan hayat produk. Pemasangan suar lelaki SAE menggunakan cincin kunci bayonet yang tidak memerlukan alat khas untuk menggantikan pemasangan sekiranya berlaku kegagalan atau penyelenggaraan.
